7CP Kettensägenmotor (20mm Welle) Neues Design

Beschreibung

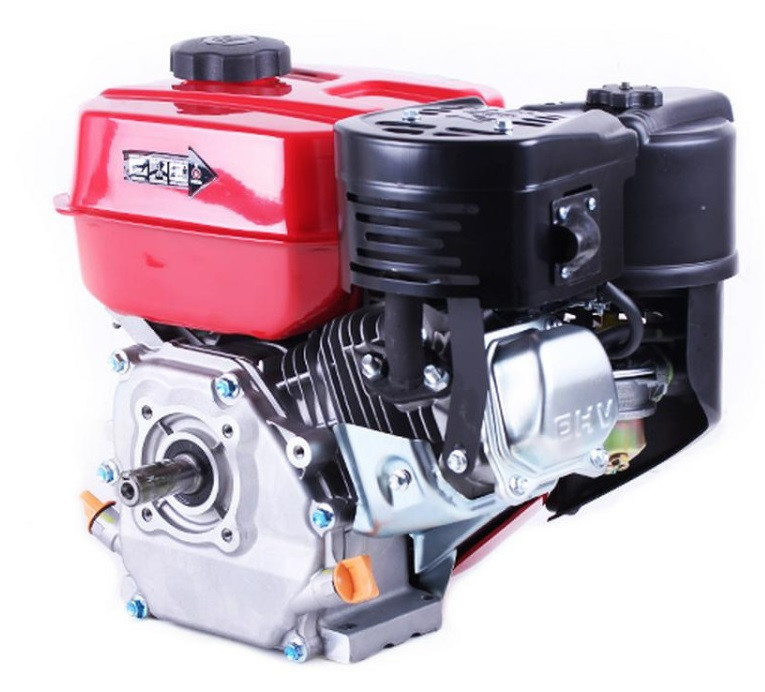

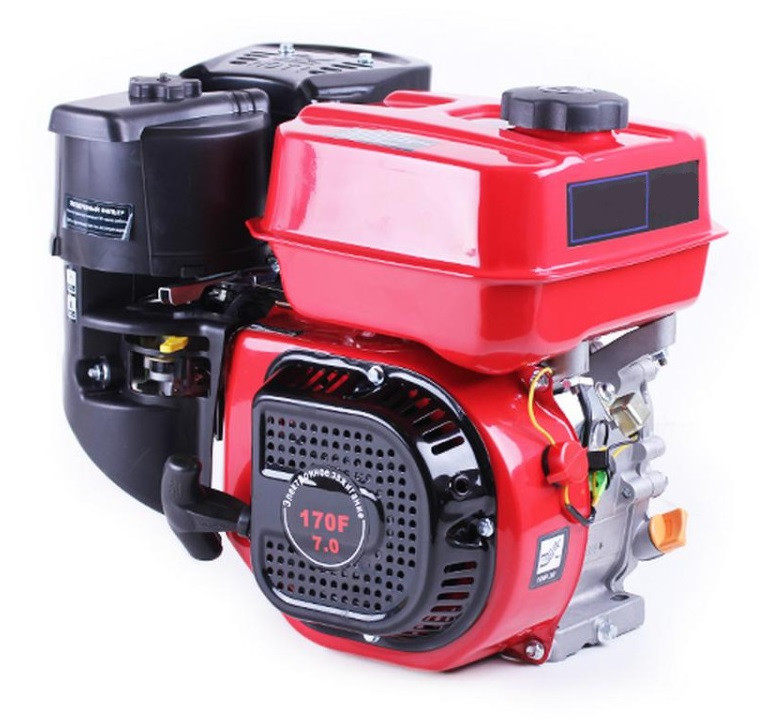

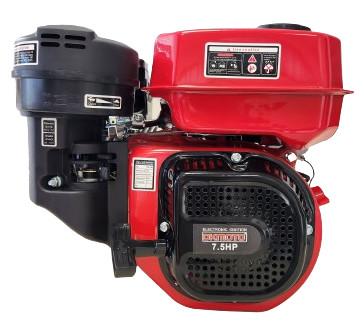

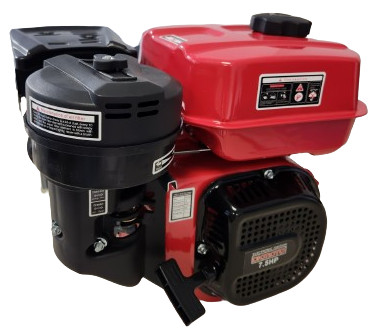

170F Benzinmotor mit neuem Design (mit Pinolenwellenausgang, 20mm) 7 PS.

NEW DESIGN ist für den Einbau in Bodenfräsen, Baumaschinen und andere Anbaugeräte bestimmt

Merkmale der Konstruktion

Ein Einzylinder-Viertakt-Benzinmotor mit waagerechter Welle ermöglicht den Einbau verschiedener Übertragungselemente, einschließlich Drehgelenk, Kupplung usw. Ein einfaches Montagesystem ermöglicht den Einbau des Motors ohne komplizierte Änderungen und Adapter, was für die Nachrüstung bestehender Geräte wichtig ist.

Vorteile des Modells:

Das Luftkühlsystem erfordert keine komplexe Wartung. Sorgt für normale Temperaturbedingungen unabhängig von der Motorlast. Speziell geformte Lufteinlässe leiten den Luftstrom zu den thermisch am stärksten belasteten Bauteilen und sorgen so für eine höhere Effizienz.

Wird ohne Klappe geliefert.

Das vorgestellte Produkt unterliegt der Garantie nach dem Gesetz Nr. 449/2003 NUR BEI EINEM EINBAU IN EINER SPEZIALISIERTEN WERKSTATT!!!

Wenn das Produkt selbst montiert wird, besteht KEIN GARANTIEANSPRUCH!!!

Technische Merkmale:

- Motor: OHV, 4-Takt, 1-Zylinder, luftgekühlt, horizontale Welle

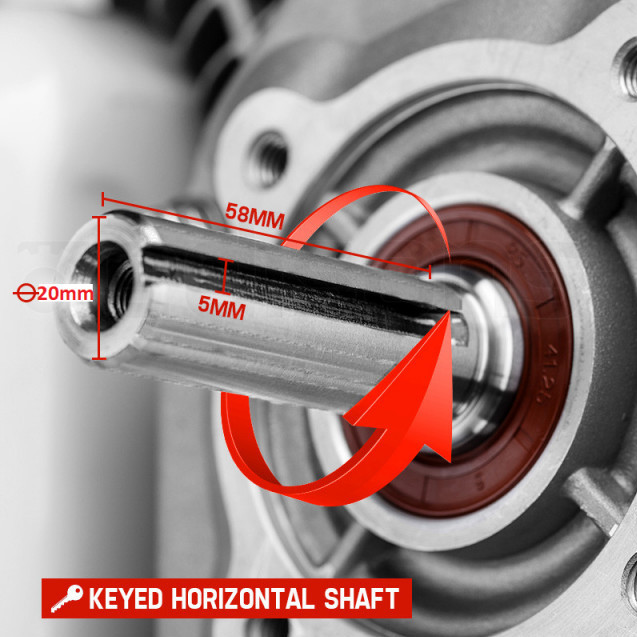

- Achse auf Feder, Länge der Achse (nur der Teil, der herauskommt): 50mm, Dicke 20mm (3/4)

-Abmessungen des doppelten Riemenantriebs: Außendurchmesser 53 mm, Breite 34 mm
- Filtertyp: Trockenfilter
- Kraftstoff: Benzin
- Hubraum: 208 cmc
- Leistung: 7 PS 5200W (3600 U/min)
- Startsystem: per Seilzug

-Drehung der Welle gegen den Uhrzeigersinn
- Fassungsvermögen des Ölbads: 0,6 l, Öl 15w40
- Fassungsvermögen des Tanks: 3,6 l

- Kolbendurchmesser: 70mm;

- Hub des Kolbens: 45 mm

- Verdichtung: 8,5:1

- Verbrauch: 1l/h - max. 1,4l/h
- Gewicht: 15kg
- Abmessungen: 312x 362x 346

• Die Nichteinhaltung des Wartungsplans führt zum Erlöschen der Garantie!

• Alle Arbeiten am Motor müssen in einer Fachwerkstatt durchgeführt werden!

• Nichtausfüllen der Tabelle / unsachgemäßes Ausfüllen führt zum Erlöschen der Garantie.

Wartungstabelle:
